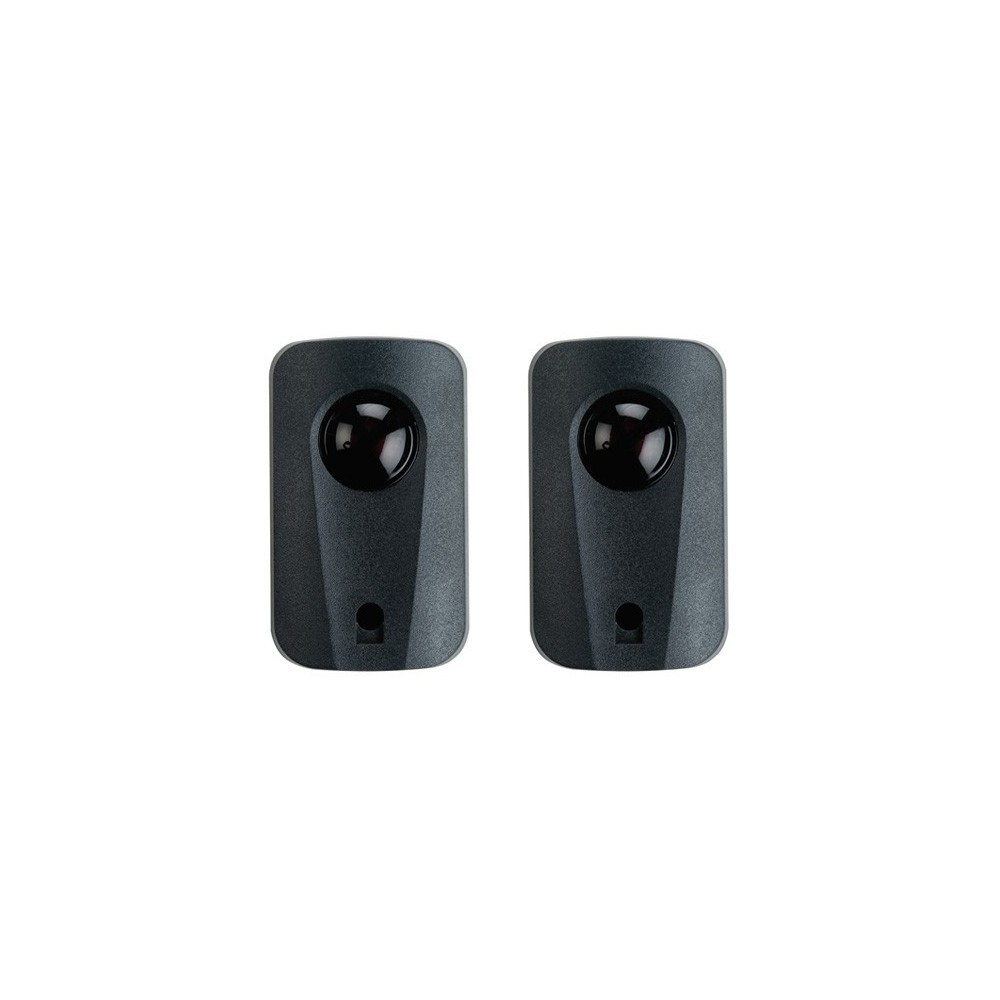

Fotoceldas ET Nice
Este dispositivo es una fotocélula o sensor de presencia, diseñado para detectar obstáculos mediante un haz infrarrojo y generar una señal de intervención en el movimiento de puertas o portones automáticos.
Especificaciones técnicas
- Alimentación de 12-24V AC/DC.
- Alcance máximo de 15 metros. (El alcance puede reducirse en un 30% en condiciones climáticas adversas, niebla, neblina, lluvia, polvo, etc.)
- Consumo: Rx 15mA, Tx 30mA.
- Salida de relé: Contacto seco Normal abierto o Normal cerrado, relé de 1A máximo 36V.
Instrucciones de conexionado
"El contacto de relé debe definirse de acuerdo con las especificaciones indicadas por el fabricante del motor al cual será conectado."
Nota de instalación:
- La altura de montaje debe ser superior a 20 cm respecto al nivel del suelo.
- La distancia entre el Receptor (Rx) y el Transmisor (Tx) no debe ser inferior a 2 m.
- Se recomienda instalar primero el Receptor (Rx) y posteriormente el Transmisor (Tx) en posición vertical. Ambos deben quedar alineados en el mismo eje horizontal y enfrentados. Una vez correctamente alineados, el LED interno del Rx cambiará de estado.
- La superficie de montaje debe ser sólida y estable, evitando cualquier transmisión de vibraciones hacia las fotocélulas.
